KP3111LGA

Lasc cumhachta PWM ardfheidhmíochta, ar chostas íseal

Is lasc cumhachta PWM neamh-aonraithe, an-chomhtháite, agus ar chostas íseal é an KP3111LGA le haghaidh ciorcaid céim síos agus céim síos.

Úsáideann an KP3111LGA próiseas sliseog aonair ardvoltais le MOSFET ardvoltais 500V agus rialtóir arna rialú ag athrú mód buaicsrutha atá comhtháite ar an sliseog céanna. Tá aschur réamhshocraithe 5V ard-chruinneas ráthaithe sa raon ionchuir voltas iomlán. Taobh istigh den sliseanna, socraítear an minicíocht oscillator ag 31kHz le feidhm buffing, rud a bharrfheabhsú éifeacht EMI faoin gcoinníoll chun an chumhacht aschuir a chinntiú. Ag an am céanna, déantar an sliseanna a dhearadh le modh ualach trom agus trom, ar féidir leo tomhaltas cumhachta fuireachais níos lú ná 50mW a fháil go héasca.

Comhtháthaíonn KP3111LGA feidhmeanna cosanta iomlána: cosaint undervoltage VDD, teorainn reatha timthriall de réir timthriall, cosaint róthéamh, cosaint ró-ualach agus cosaint gearrchiorcad.

Príomhghné

• Ard-chruinneas aschur réamhshocraithe 5V

• MOSFET ardvoltais chomhtháite 500V agus ciorcad tosaithe ardvoltais

• Costais chórais íseal

• Tacaíocht chuaird buck agus ardaitheoir

• Rialú mód buaicsrutha a athrú

• Tomhaltas cumhachta fuireachais ultra-íseal níos lú ná 50mW

• Sruth oibriúcháin ultra-íseal, tacú le toilleas beag VDD

• Oscillator 31KHz comhtháite le feidhm buffeting

• Ciorcad tosaithe bog comhtháite

• Gnéithe cosanta comhtháite:

• Cosaint Ró-ualaithe (OLP)

• Cosaint róthéamh (OTP)

• Teorainn Reatha Rothaíochta (OCP)

• Blainceáil tosaigh (LEB)

• Cosaint undervoltage VDD

• Cineálacha pacáiste SOP-8, TO-92 agus SOT23-3L

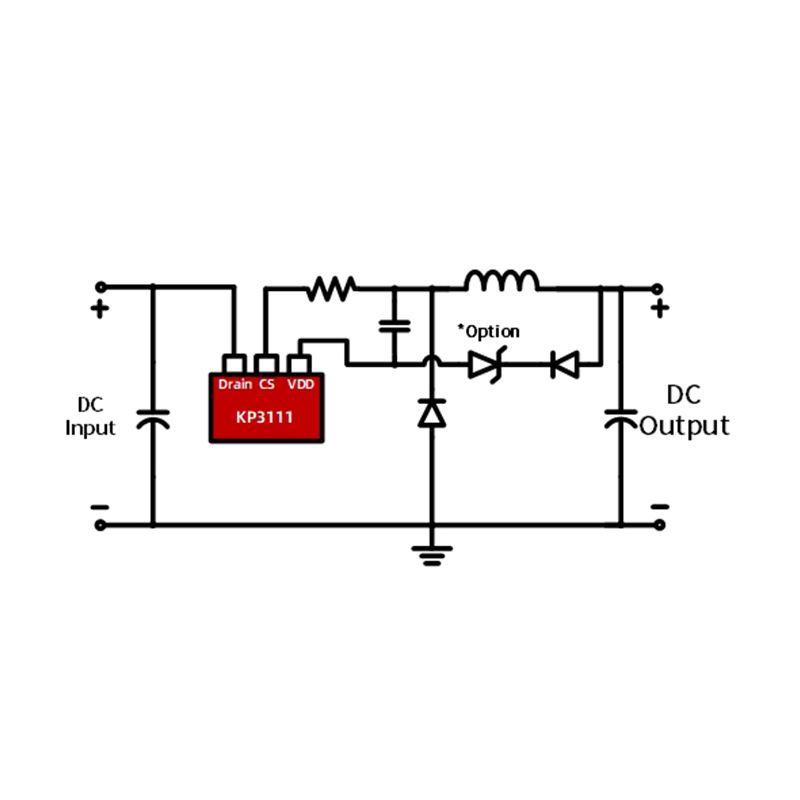

Feidhmchlár tipiciúil

• Soláthar cumhachta do fhearais bheaga tí

• Soláthar cumhachta cúnta
